電連接器的端接方式

上一篇，我們給大家講了“矩形電連接器的鎖緊方式”，接下來，鵬基精密工業總工程師給大家分享下“電連接器的端接方式”。端接方式是連接器連接設備兩端的關鍵結構，隨著系統結構越來越多樣和復雜，端接方式也隨之千變萬化。

電連接器端接方式根據連接介質不同，可分為兩大類：

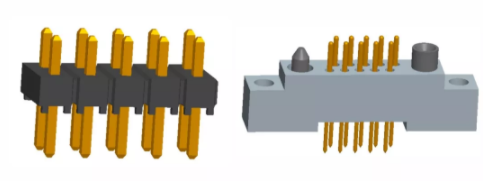

一、通孔焊接

焊接最常見的是錫焊。錫焊連接最重要的是焊錫料與被焊接表面之間應形成金屬的連續性。因此對連接器來說，重要的是可焊性。電連接器焊接端最常見的鍍層是錫合金、銀和金。

連接器端接側引腳插入印制板的通孔后，通常在對側有銅焊盤，通過焊接實現印制板與連接器的可靠連接，可根據適用溫度選用手工焊、波峰焊和回流焊等。

1、表面貼裝

表面貼裝（SMT）是一種 快速接續的方式，板端的連接部分預先填上膏狀錫料，用專用機器將接觸件準確置于板端的線路上，經過高溫后使其接續。所以表貼的連接器需要能承受高溫。

連接器引腳與印制板表面的焊盤為平面接觸，焊接面與引腳位于印制板同側，根據安裝方式不同可分為：

1）、水平表貼

2）、垂直表貼

3）、以及跨騎式表貼

2、無焊壓入式

壓入式端接引腳通常具有特殊形狀截面，其嵌入印制板的涂覆孔內（孔內必須有涂覆層，不然無法導電），兩者接合部位為過盈配合，可實現無焊電氣連接和機械連接。

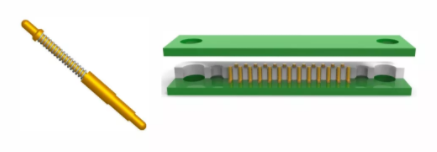

3、彈性接觸式

接觸件為彈性結構，接觸件尾部的彈性端子與印制板表面焊盤為可分離彈性接觸。實際使用時，依靠接觸件內部彈性提供壓緊力，使得接觸件與印制板焊盤緊密貼合，從而實現導通連接。

二、與導線連接的端接方式

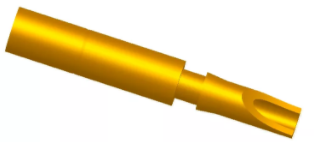

1、焊線杯式

連接器尾部引腳為帶缺口的杯狀，將導線放入焊線杯內，通過焊錫熔化實現導線與連接器的連接。

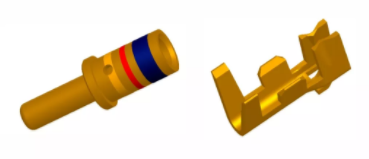

2、導線壓接式

壓接是為使金屬在規定的限度內壓縮和位移并將導線連接到接觸對上的一種技術。

好的壓接連接能產生金屬互熔流動，使導線和接觸對材料對稱變形。這種連接類似于冷焊連接，能得到較好的機械強度和電連續性，能承受更惡劣的環境條件。

目前普遍認為采用正確的壓接連接比錫焊好，特別是在大電流場合必須使用壓接。壓接時須采用專用壓接鉗或自動、半自動壓接機。應根據導線截面，正確選用接觸對的導線筒。

要注意的是壓接連接是永久性連接，只能使用一次。

3、繞接式

接觸件尾端為四方截面的長柱型，導線通過繞線設備，將導線繞在接觸件尾端，使其在棱角處發生變形，實現導線與引腳的緊密接觸連接。

深圳市鵬基精密工業有限公司，是一家集研發、制造、銷售、服務于一體的國家高新技術企業。13年工業配套，專注連接器領域。技術力量雄厚，加工設備精良，檢驗設備完善。主導產品為連接器端子及連接器金屬零部件的加工定制。同時，公司針對特殊的行業應用以及具體需求，提供個性化定制服務，為客戶提供高性價比的專業連接器應用解決方案以及技術服務支持。

連接器雖小，卻發揮著很大的作用，蘊含的知識也是博大精深。“電連接器的端接方式”就分享到這，有什么不明白的可以聯系客服，我們將會為您詳細解答。
